dickdorsch80
Skitt fiske!
Moin.
An meiner Maxel OceanMax05 (Rechtshand) soll der vorhandene Metall-Knob gegen ein Modell aus EVA getauscht werden.
Ich habe gedacht ich mach mal ein paar Bilder, falls jemand das gleiche Vorhaben hat.
Da ja eine "gewisse" Baugleichheit zu anderen Modellen der Maxel und JM Familie besteht, sollte sich das sicher auf die eine oder andere Rolle übertragen lassen.
Aufgrund der vorhandenen Infos hier im Forum bin ich davon ausgegangen, dass das aufgrund der verklebten Schrauben nicht ganz einfach wird und ich notfalls auf einen Dremel setzen muss (soviel vorweg: Dremel wurde nicht gebraucht - offenbar ist den Chinesen das Locktite ausgegangen ).
So bin ich vorgegangen:

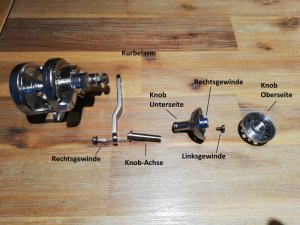

1. Handle inkl. Knob von der Rolle abnehmen
2. Oberseite des Knobs demontieren

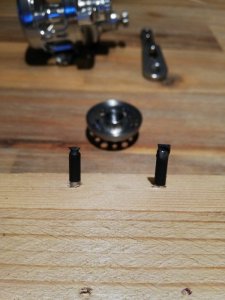

Dazu habe ich zwei Schrauben in ein Stück Holz geschraubt, der als "Steckschlüssel" dient. (Köpfe ab und etwas Schrumpfschlauch als Schutz gegen Kratzer.)

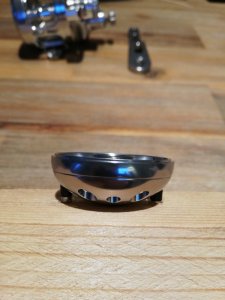

Die Unterseite des Knob habe ich dann mit einigen Lagen Tape umwickelt und mit einer Rohrzange gehalten, dann mit dem "Steckschlüssel" linksdrehend die Oberseite abgeschraubt.
Aufgrund des Schraubenklebers vorsichtig gedreht, ging dann aber ohne großen Kraftaufwand.
3. Unterseite des Knobs demontieren
Den Kurbelarm festhalten und dann die kleine Schraube (Achtung: Linksgewinde, also rechtsdrehend), mit der der Knob an der Knobachse befestigt ist, lösen.
Zum Glück wurde hier kein Schraubenkleber verwendet, daher sehr leicht zu lösen!
4. Knobachse vom Kurbelarm lösen
Die kleine Schraube die die Knobachse am Kurbelarm hält ist bombenfest verklebt.
Ich habe dazu mit einer kleine "Lötlampe" ca. 20-30 Sekunden die Knobachse erhitzt um den Kleber weich zu bekommen.
(Brenner so halten, dass die Flamme vom Kurbelarm weg zeigt und die Eloxierung nicht beschädigt.)
Nachdem schon etwas Qualm am Schraubenkopf zu sehen war, habe ich schnell einen Akkuschrauber mit passenden Kreuzschlitz-Bit aufgesetzt und die Schraube gelöst - fertig.

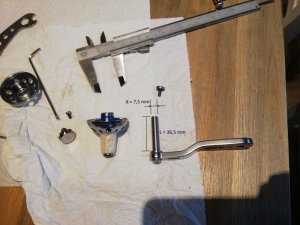

Jetzt kann der neue Knob inkl. neuer Knob-Achse am Kurbelarm montiert werden.
Viel Erfolg beim Nachmachen!
