Bauanleitung Leuchtbox

ernst1951

ernst1951

Stammnaffe
Registriert
8 Februar 2019
Beiträge
62
Hallo Leute
Ich möchte meine Filets auf Wurmbefall kontrollieren, und möchte mir dazu eine Leuchtbox basteln.
Bis jetzt habe ich noch keine Bauanleitung gefunden.Von der Grösse her sollte man sie im Flugzeug mitnehmen können. Eventuell gibt es ja sowas zu Kaufen? Erfahrung mit Mindestgrösse und Leuchtstärke wär auch schon hilfreich.

ich würde mit einer leichtdiodenkette oder band arbeiten.sowas bekommst du fast überall.trafo ist meisst auch dabei. musst nur drauf achten das diese genug helligkeit haben. als auflagefläche kannst du einfaches plexiglas nehmen einen kasten aus holz sollte sich finden lassen.

im grundsatz braucht man sowas aber nicht. die filets einfach gegen das licht halten und man sieht die würmer auch so.

Hallo !

Ich habe mir so etwas vor 2 Jahren auch selber "gebaut" oder besser gesagt zusammengekauft.

Als Kasten habe ich so etwas genommen
https://www.ebay.de/itm/Stapelbehal...-Restposten-/331963678757?hash=item4d4a93c025
Als Lichtquelle so etwas hier, Du solltest ruhig die 50W Ausführung nehmen um auch durch dicke Filets durchzukommen.
https://www.ebay.de/itm/10W-30W-50W...r-IP65-/362063645376?var=&hash=item544caccac0
Als Abdeckung dann so etwas
https://www.ebay.de/itm/Acrylglas-O...4-5-mm-/254026959464?var=&hash=item3b252fca68
Nimm 5mm als Milchglas, dann kannst Du auf dem Leuchtgerät auch gleich die Filets passend zurecht schneiden.
Die Plexiglasscheibe am einfachsten mit doppelseitig klebendem Klettband auf der Box befestigen, dann kannst Du auf dem Transport auch noch weitere Dinge drin verstauen

Das ganze sieht dann so aus
https://photos.app.goo.gl/Yq929nrfs4C4SHkr7
https://photos.app.goo.gl/eXLYtCauNHfB1NRV6

Suche mal nach LED-Panel, … gleichmäßigeres Licht im bezahlbaren Sektor gibt es nicht. :wink:
Beispiel: Klick

PS: Wir nutzen sowas aber auch nicht, … gegen das Licht halten reicht idR.

xonnel schrieb:
Hallo !

Ich habe mir so etwas vor 2 Jahren auch selber "gebaut" oder besser gesagt zusammengekauft.

Als Kasten habe ich so etwas genommen
https://www.ebay.de/itm/Stapelbehal...-Restposten-/331963678757?hash=item4d4a93c025
Als Lichtquelle so etwas hier, Du solltest ruhig die 50W Ausführung nehmen um auch durch dicke Filets durchzukommen.
https://www.ebay.de/itm/10W-30W-50W...r-IP65-/362063645376?var=&hash=item544caccac0
Als Abdeckung dann so etwas
https://www.ebay.de/itm/Acrylglas-O...4-5-mm-/254026959464?var=&hash=item3b252fca68
Nimm 5mm als Milchglas, dann kannst Du auf dem Leuchtgerät auch gleich die Filets passend zurecht schneiden.
Die Plexiglasscheibe am einfachsten mit doppelseitig klebendem Klettband auf der Box befestigen, dann kannst Du auf dem Transport auch noch weitere Dinge drin verstauen

Das ganze sieht dann so aus
https://photos.app.goo.gl/Yq929nrfs4C4SHkr7
https://photos.app.goo.gl/eXLYtCauNHfB1NRV6
Zum Vergrößern anklicken....


Dieser Selbstbau ist der Hammer. :a020:
Muß ich mir auch unbedingt nachbauen.
Die Zahl der Würmer in den Fischen nimmt von Jahr zu Jahr zu und ständig die Filets gegen eine helle Lichtquelle hochhalten nervt dann doch.

Noch ne Frage zu Deiner Beleuchtung.
Sind 50 W ausreichend, oder soll ich mich doch für die 100 W entscheiden ?
Welche Lichtfarbe verwendest Du ? Kaltweiß oder Warmweiß ?
:dankeschoen:für die Erklärung und die Links.

Wir haben auch das LED Panel ist günstig und bis jetzt das beste zum Würmchen suchen was ich gefunden habe

ernst1951 schrieb:
...Von der Grösse her sollte man sie im Flugzeug mitnehmen können...
Zum Vergrößern anklicken....
Das wird schwierig hier eine sinnvolle Lösung zu finden. Für mich würde hier eine "platzfressende Box" von vornherein ausfallen.
Eher ein LED-Panel, wie von @Matu in die Runde geworfen - aber auch noch zu sperrig?!
Gegen die Sonne halten hilft immer! Und wenn die Sonne nicht scheint, würde ich einen wasserdichten LED-Fluter empfehlen. MIt z.B. sowas hättest du ein geringes Packmaß, Sonnenersatz und eine zusätzliche Schlachtplatzbeleuchtung.
Aber ob man so ein Ding wirklich braucht... (ich hab keins - hätte aber eins wenn ichs haben wollte :zwinker:)

Hallo !

Ich habe die 30W Version (glaube kaltweiss) gekauft, die recht prinzipiell eigentlich aus.
Bei wirklich dicken Filets und insbesondere auch bei dunklem Fleisch (Köhler) könnte aber etwas mehr Power nicht schaden, insofern würde ich mittlerweile zu 50W raten.

Es hängt natürlich auch etwas davon ab, wiewiel Licht die Milchglasplatte durchlässt, da gibt es verschiedene Trübungen. Auf keinen Fall normalex Plexiglas ohne Trübung nehmen, LED sind als Lichtquelle wesentlich heller als herkömmliche Lichtquellen und da möchtest Du direkt nicht reinschauen.

Gegen das Licht oder die Sonne halten ist leider nicht im Ansatz so effektiv wie diese Leuchtbox.
Ferner ist es wirklich schön die FIlets direkt auf der Box für die Beutel zurecht zu schneiden.

Frieder schrieb:
Noch ne Frage zu Deiner Beleuchtung.
Sind 50 W ausreichend, oder soll ich mich doch für die 100 W entscheiden ?
Welche Lichtfarbe verwendest Du ? Kaltweiß oder Warmweiß ?
:dankeschoen:für die Erklärung und die Links.
Zum Vergrößern anklicken....

Hallo xonnel
Ich nehme an Du verwendest 50 W LED.
D. h. daß 100 W LED oder etwas mehr passen müsste.
Als Box habe ich mir eine Industriestapelbox 60x40x30cm besorgt ,die ich mit 3cm Styrodur auskleiden und mit Spiegelfolie beklebe möchte.
Da kann ich die Tiefkühlware gleich einpacken. 5mm Plexi- Milchglas müssten passen.?
Danke für die Unterstützung.

Habe mich dann jetzt doch für ein LED-Panel entschieden.
Ist dann doch einfacher zu händeln, als eine Box mit den Einzelteilen.
Sollte das Teil nicht so funktionieren, kann man dies ja auch anderweitig verwenden.
Dieses habe ich bestellt.
Und dieser ist um satte 7,-€ billiger als der von Matu vorgeschlagene Link. Da kommt nämlich noch die Steuer und die Versandkosten dazu. Dann ist man schnell bei 32,59 €

Zuletzt bearbeitet:
Korrigiere meine Antwort an Xonnel , ich meinte natürlich du verwendest 30 W und 50 W sollten genügen.

Frieder schrieb:
Habe mich dann jetzt doch für ein LED-Panel entschieden.
Ist dann doch einfacher zu händeln, als eine Box mit den Einzelteilen.
Sollte das Teil nicht so funktionieren, kann man dies ja auch anderweitig verwenden.
Dieses habe ich bestellt.
Und dieser ist um satte 7,-€ billiger als der von Matu vorgeschlagene Link. Da kommt nämlich noch die Steuer und die Versandkosten dazu. Dann ist man schnell bei 32,59 €
Zum Vergrößern anklicken....
Bedenke aber auch, dass du da mit Wasser hantierst und die Beleuchtung entsprechend geschützt sein muss. Zudem ist es auch lebenswichtig, dass der LED-Trafo Schutzklasse II besitzt und mit entsprechenden Abstand zum Arbeitsplatz trocken bleibt (insofern ist die Lösung von @xonnel die sicherste Lösung ohne viel Aufwand)!

Cool, damit kann man ja sogar seine Socken waschen! :biglaugh:

Matu schrieb:
Bedenke aber auch, dass du da mit Wasser hantierst und die Beleuchtung entsprechend geschützt sein muss. Zudem ist es auch lebenswichtig, dass der LED-Trafo Schutzklasse II besitzt und mit entsprechenden Abstand zum Arbeitsplatz trocken bleibt (insofern ist die Lösung von @xonnel die sicherste Lösung ohne viel Aufwand)!
Zum Vergrößern anklicken....

Danke für die gute Info.
Hatte mich diesbezüglich leider vorher nicht informiert.
Zu den Schutzklassen habe ich nun folgendes gefunden.
Werde daher meine Bestellung schnellsten stornieren und die Andere bestellen.

Bin mir aber leider bei der vorgeschlagenen Lampe von Matu auch nicht mehr so sicher, ob die feuchtigkeitsgeschützt ist.

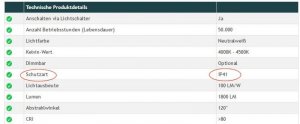

Sie hat auch leider nur die Schutzart IP41.
Erforderlich ware also somit eine Schutzart ab IP65.
Da ist man damit auf der sicheren Seite.


Frieder schrieb:
Bin mir aber leider bei der vorgeschlagenen Lampe von Matu auch nicht mehr so sicher, ob die feuchtigkeitsgeschützt ist.
Sie hat auch leider nur die Schutzart IP41.
Erforderlich ware also somit eine Schutzart ab IP65.
Da ist man damit auf der sicheren Seite.

Anhang anzeigen 108347
Zum Vergrößern anklicken....
Mein Beispiel war doch nur bezogen auf ein LED-Panel mit gleichmäßigem Licht, … die Schutzklasse muss man im Bastelbereich besonders berücksichtigen (daran habe ich erstmal nicht gedacht). Man bekommt das auch sicher hin, aber eben mit Sorgfalt und sicher auch mit etwas Fachwissen.
Eine wassergeschützte Lampe ist da auf alle Fälle gleich sicher und die sollte man auch im Zweifelsfall benutzen, … Elektrounfälle sind kein Spaß und sind sehr gefährlich.

60x40x30x ist schon ganz schön groß.
Wenn Du auf der Platte auch schneiden möchtest, dann weiß ich leider nicht, ob die 5mm ausreichen
oder sich möglicherweise schon etwas durchbiegen, müsstest Du wohl ausprobieren, ich hab hier leider keine Erfahrung mit Deiner gewählten Größe.

Denk auf alle Fälle auch daran, dass Du den Stecker noch irgendwo aus der Box rausführen musst,
in meinem Fall hat die Box seitliche Griffe zum Tragen, da geht das Kabel durch.

Wenn Du Deine Box kpl auskleidest, dann muss das Kabel über die Kante wo ja eigentlich die Platte aufliegen sollte.


ernst1951 schrieb:
Hallo xonnel
Ich nehme an Du verwendest 50 W LED.
D. h. daß 100 W LED oder etwas mehr passen müsste.
Als Box habe ich mir eine Industriestapelbox 60x40x30cm besorgt ,die ich mit 3cm Styrodur auskleiden und mit Spiegelfolie beklebe möchte.
Da kann ich die Tiefkühlware gleich einpacken. 5mm Plexi- Milchglas müssten passen.?
Danke für die Unterstützung.
Zum Vergrößern anklicken....

Zuletzt bearbeitet:
